工程师必须理解以符合PCB接口的电缆线束的重要

作者: bat365在线平台官网   点击次数:    发布时间: 2025-06-20 13:23

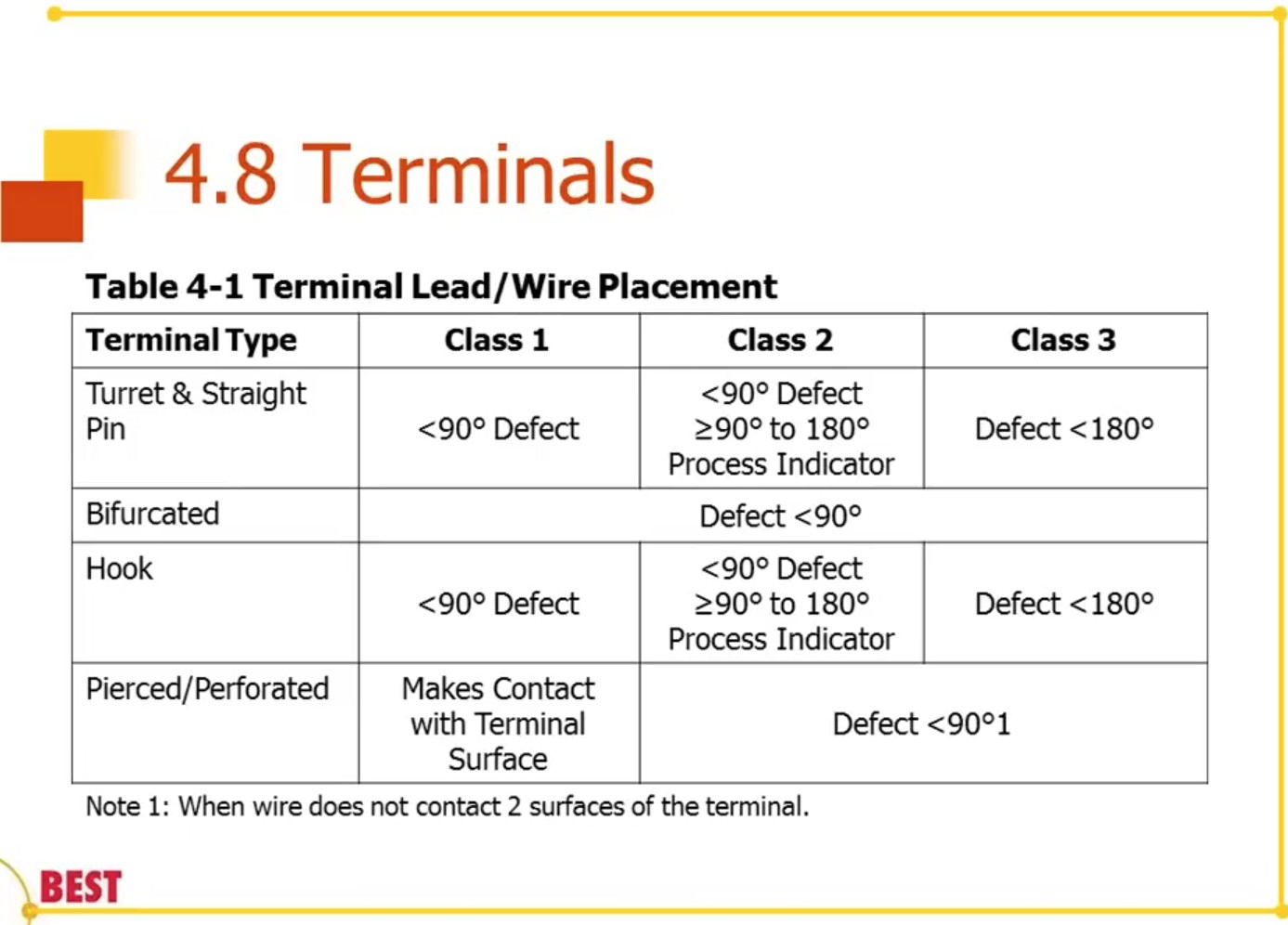

通过将电缆设置连接到PCB，它不仅需要物理连接。这些接口必须遵守某些行业标准，以提供各种应用程序的最低性能。如果与消费电子和航空航天系统相对应，则必须了解项目的正确标准。引用了本文：这些频繁的问题分析了PCB界面上的线束最常见的标准。问：IPC/WHMA-A-620标准是什么？连接如何影响该类别？答：IPC/WHMA-A-620标准是用于电子产品的电缆和电缆线束组件的主要规则簿。制造商准确地向您展示了哪些好的组件，什么不是。这些规则可帮助公司正常工作，并根据使用的方式建立长期电线连接。问：IPC/WHMA-A-620标准是什么？另外，那里有什么要求？答：IPC/WHMA-A-A-620标准，称为“要求和接受OF电缆和线束组装”提供了一套完整的规则，涵盖了许多重要步骤，这些步骤涵盖了准备和穿透电缆的特定要求，消除了边缘并创建了足够的错误终止。焊接互连相互联系：焊接关节的接收标准：线束中的组件中的焊接关节。对不同产品的铅/终端电缆的位置是什么？对于Torrettas和直端端子，1类允许低于90°的缺陷，而第2类则区分了90°以下的缺陷和从90°到180°的缺陷（所需的过程指示器）。 3级维持最严格的标准，仅允许缺陷低于180°。分叉的终端对所有类别的单个规范都有：缺陷必须小于90°。钩类端子遵循与三类炮塔和直销端子相同的模式。对于穿孔或穿孔的端子，类别1要求电缆接触端子表面，但是类别2和类别3的缺陷小于90°。这些不同级别的规则使制造商可以为使用方式选择标准的质量。这有助于平衡负担得起和可靠的产品的生产并实现计划中的使用。问：将电线线束焊接到PCB的要求是什么？答：IPC J-STD-001标准是对Weldi的另一个参考电子制造中的NG过程。将电缆线束连接到PCB组件时，该标准特别重要，因为它们控制了焊接界面的质量。让我们看一下它在制造过程中的工作方式以及必须满足哪些特定要求的标准。 JSTD-001提出了直接影响PCB接口可靠性的焊接连接的特定要求。该标准需要装满电镀孔（PTH）的焊接，以焊接孔，这在电线连接中很常见。另外，需要足够的枪管和电缆。如图2所示，3类应用程序需要：270°的270°湿焊缝330°的270°的最低75％PTH填充成分焊接侧图2.3焊接板的横向参数分析。 （图像：塞拉电路））这些措施不是可选的，因为它们与连接的可靠性直接相关。钻机上显示的圆形潮湿图案插图的HT一侧显示了焊接如何在枪管周围连续流动。验证连接时，可以使用此视觉参考来快速评估焊接过程是否符合3类标准。问：基于J-STD-001，产品类别如何影响线束连接的接线焊接要求？答：JSTD-001标准定义了三类产品，这些产品满足了各种可靠性要求。第1类：需要基本功能和请求的设备。 2类 - 需要延长性能和平均标准要求的服务电子设备。 3类：需要连续性能和最严格要求的高性能电子设备。对于3类应用程序（例如军事和医疗设备）中的电缆和PCB连接，该标准为焊接接头提供了更严格的指南。这包括准备电缆的更精确要求，安装Terminal和圆形焊接角的形成。类别3还需要更完整的测试程序。视觉检查在许多方面都是有效的，但是对于与接线的紧凑界面的部分典型隐藏连接可能需要进行X射线检查。在设计过程中确定早期产品类别。这种选择指导了制造过程中材料，过程控制和质量接受标准的选择。问：AS9100和IATF 16949的标准是何时与安全带的连接？答案：根据基本IPC要求，AS9100和IATF 16949是专业标准。 AS9100适用于航空，航空航天和防御产品，而IATF 16949则专注于汽车制造。每个标准还增加了技术规格外的特定行业要求。对于与PCB连接的线束接线，AS9100通过受控的制造过程强调可靠性。必须确定书面程序电缆，端子连接和PCB焊接的准备。该标准需要适当的组装验证程序，完整的部分可追溯性，当前的装配说明和连接测试协议。该标准对应于Modesto fall Modesto的常见，例如驱动程序长度不足，连接点，FFC和FPC连接器的压力。图3说明了这些故障模式，以帮助识别和防止设计和组装过程中的连接问题。图3。电缆到板和FFC/FPC连接标准：精确和不适当的铅长度和力分配配置（图片：JST）IATF 16949扩展了ISO 9001要求，特别是对于汽车制造。车辆内部线束的线束界面必须能够抵抗艰难的环境条件，同时保持电气分布和信号传导的电气完整性。该标准通过事先计划产品质量来强调预防失败，并帮助识别y在设计阶段可能的连通性问题。汽车应用需要对温度条件，振动和水分进行环境测试。他们还需要长期的可靠性验证，组件的完全可追溯性以及过程控制验证。对于电动车辆和自动驾驶汽车，合规性对于车辆的安全性和性能很重要，因为这些连接符合高功率和信号传输要求。结论选择正确标准的适当标准取决于应用和可靠性期望的要求。消费电子产品将CPI/WHMA-A-620 1类用于通用应用。工业团队从第二类标准中受益，效果很好。医疗和军事应用需要三个类别的高可靠性，因为连接故障构成了安全风险。航空航天应用需要符合技术标准的AS9100标准。汽车应用需要那个F 16949满足环境和安全要求。最高分类水平需要更严格的证据和记录，因此它在选择标准时考虑了盈利能力。应选择这些要求的余额和可靠性，以确定最合适的标准。
